Η 3D Inversion βοηθά στην αντιμετώπιση των σύνθετων δεξαμενών

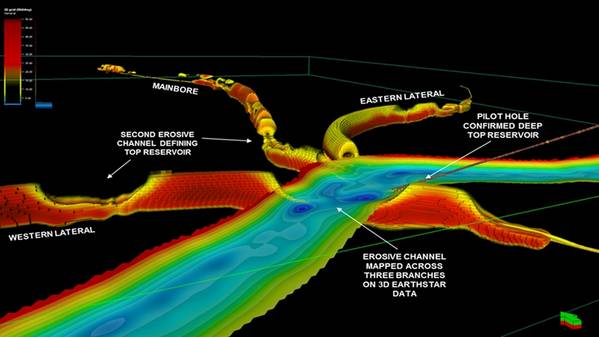

3D αναστροφή της εξαιρετικά βαθιάς ειδικής αντίστασης που ενσωματώθηκε στα σεισμικά δεδομένα, αφού η Halliburton χρησιμοποίησε την ικανότητα για μια βόρεια Βόρεια Θάλασσα για το Aker BP στα τέλη του 2018. Τρεις πολυμερείς γεωτρήσεις εμφανίζονται στο τρισδιάστατο μοντέλο δεξαμενών με δεδομένα που αποστέλλονται για να δείξουν υψηλό όγκο ειδικής αντίστασης. Η γεωλογική ερμηνεία δείχνει διαβρωτικά κανάλια θορβιδίτη που καθορίζουν την κορυφή της δεξαμενής. (Εικόνα: Halliburton)

Η Halliburton αξιοποίησε την τεχνολογία της μεταλλευτικής βιομηχανίας για να αποκαλύψει τις υπόγειες κατασκευές με τρόπο που βελτιώνει τη γεωστρατηγική, τη γεωαναρρόφηση και τη γεωσκοπική λειτουργία σε σύνθετες δεξαμενές.

Η εταιρεία παροχής υπηρεσιών έχει εισαγάγει το EarthStar 3D Inversion, μια διαδικασία χαρτογράφησης τρισδιάστατων αποθεμάτων που, όταν χρησιμοποιείται σε εφαρμογές γεωθερμικής, μπορεί να μεγιστοποιήσει την επαφή με τις ζώνες πετρελαίου και φυσικού αερίου, ενώ ταυτόχρονα χαρτογράφει τον περιβάλλοντα σχηματισμό για τον εντοπισμό παράκαμψης πετρελαίου.

Ο Derick Zurcher, στρατηγικός υπεύθυνος επιχείρησης της Halliburton για τη μέτρηση κατά τη διάτρηση (LWD), λέει ότι η εταιρεία παροχής υπηρεσιών εργάστηκε με εξειδικευμένους λογιστές εξόρυξης Computational Geosciences, με έδρα το Βανκούβερ, για να «σπάσει αυτό το μεγάλο μαθηματικό πρόβλημα "Για τον τρόπο επεξεργασίας του μεγάλου αριθμού μετρήσεων σε έναν πλήρως επιλυμένο όγκο 3D που θα μπορούσε να είναι χρήσιμος σε εφαρμογές γεωθεραπείας.

«Εξετάζονταν όπου η διανομή μεταλλευμάτων βρίσκεται στην υπόγεια επιφάνεια. Προσπαθούμε να κάνουμε το ίδιο πράγμα, πού είναι η διανομή πετρελαίου και φυσικού αερίου; "λέει ο Zurcher.

Επί του παρόντος, τα δεδομένα δεξαμενών που χρησιμοποιούνται για τη γεωθεραπεία προέρχονται συνήθως από σεισμική ενέργεια, η οποία μπορεί να μην "βλέπει" χαρακτηριστικά μικρότερα από 150 πόδια και εργαλεία γεώτρησης ενώ λαμβάνουν μετρήσεις κοντά στο φρεάτιο. Αυτό αφήνει "ένα μεγάλο χάσμα" μεταξύ των δύο, λέει ο Zurcher. "Για πρώτη φορά, έχουμε μια υπηρεσία που μπορεί να επιλύσει αυτή την ενδιάμεση κλίμακα."

Η δυνατότητα 3D αντιστροφής χρησιμοποιεί την υπάρχουσα υπηρεσία αντιστάσεων EarthStar της Halliburton, μια τεχνολογία LWD που αναγνωρίζει τα όρια των δεξαμενών και υγρών μέχρι και 68 μέτρα από το φρεάτιο. Το EarthStar 3D Inversion αποκαλύπτει χαρακτηριστικά όπως σφάλματα, ζώνες νερού ή τοπικές διαρθρωτικές παραλλαγές όπως εγχύσεις, οι οποίες θα μπορούσαν να μεταβάλουν τη βέλτιστη τροχιά προσγείωσης ενός πηγαδιού, σύμφωνα με το Halliburton.

"Η βιομηχανία έχει τώρα μια λύση για να κατανοήσει την κατανομή υδρογονανθράκων στη δεξαμενή που δεν υπήρχε πριν," λέει ο Zurcher.

Η νέα δυνατότητα διεξάγεται σε περίπου δώδεκα φρεάτια, συμπεριλαμβανομένων της Βόρειας Θάλασσας και της Αμερικής. Σε μια διαδρομή για την Aker BP offshore Νορβηγία στα τέλη του 2018, ο φορέας εκμετάλλευσης γνώριζε περίπλοκη γεωλογία που περιελάμβανε θορυβώδη κανάλια και ήθελε να είναι σε θέση να προσγειωθεί βέλτιστα στο γεωτρύπανο της δεξαμενής.

Η 1D αναστροφή έδειξε μεμονωμένα σώματα άμμου, λέει ο Zurcher, αλλά η 3D αντιστροφή "έδειξε το πραγματικό σχήμα και την έκταση αυτών των καναλιών και αν είναι συνδεδεμένα, τα οποία ήταν σημαντικά για την ολοκλήρωση του σχεδιασμού και της παραγωγής".

Η υπηρεσία θα μπορούσε να είναι χρήσιμη πέρα από τις εφαρμογές γεωστευτικών εφαρμογών σε πραγματικό χρόνο, λέει, συμπεριλαμβανομένης της χρήσης στη χαρτογράφηση του μέσου ύδατος σε μια δεξαμενή.

"Πιστεύουμε ότι αυτό δεν είναι μόνο μια υπηρεσία αξιολόγησης σχηματισμού. Πέρα από αυτό ", λέει, προσθέτοντας ότι παρέχει σημαντικές πληροφορίες για τις φάσεις ολοκλήρωσης και παραγωγής της δεξαμενής.
