Η υψηλής σεισμικής απεικόνισης λύνει τις προκλήσεις σχετικά με το αέριο

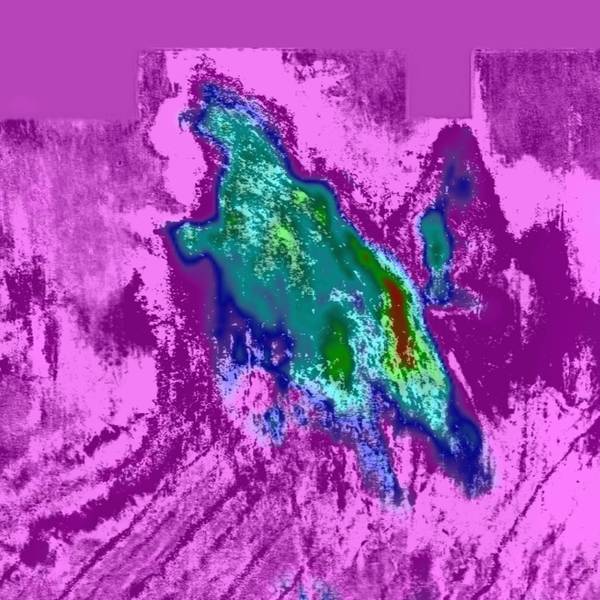

Αυτή η φέτα, σε βάθος 595 μέτρων μέσω του μοντέλου Q, υπογραμμίζει σαφώς την έκταση του πεδίου φυσικού αερίου Peon (ευγενική εικόνα της CGG Multi-Client & New Ventures)

Τα τελευταία μοντέλα Q και οι τεχνικές απεικόνισης που αντισταθμίζουν την Q προσδίδουν μεγαλύτερη διαύγεια στο βόρειο Viking Graben

Η CGG ολοκλήρωσε πρόσφατα την σεισμική απεικόνιση βάθους ολόκληρης της έρευνας πολλών πελατών του βόρειου Viking Graben στη Νορβηγική Βόρεια Θάλασσα. Οι τελευταίες τεχνολογίες ιχνηλασίας ταχύτητας και σεισμικής απεικόνισης τύπου "visc-acoustic" ("Q") έχουν εφαρμοστεί στα δεδομένα ευρυζωνικών ευρυζωνικών ευρυζωνικών ροών BroadSeis που αποκτήθηκαν μεταξύ 2014 και 2016. Η τελική παραγωγή αποτελεί συνεχή όγκο δεδομένων που καλύπτει 35.400 km².

Το βόρειο Viking Graben, όπως και πολλές άλλες περιοχές σε όλο τον κόσμο, περιέχει ένα ευρύ φάσμα εντοπισμένων γεωλογικών ανωμαλιών πλησίον της επιφάνειας - με ρηχά αέρια που αποτελούν ένα ιδιαίτερο χαρακτηριστικό στην περιοχή αυτή. Στην πραγματικότητα, ορισμένες από τις ρηχές συσσωρεύσεις φυσικού αερίου εντοπίζονται πεδία αερίου, συμπεριλαμβανομένων των Frigg και Peon.

Οι ριζικές ανωμαλίες του αερίου τυπικά παρουσιάζουν ανώμαλη υψηλή απορρόφηση, που σχετίζεται με εξασθένηση πλάτους και παραμόρφωση φάσης σεισμικών δεδομένων. Αυτά τα προκλητικά ζητήματα προκαλούν ανεπιθύμητα αποτελέσματα κατά τη διάρκεια της απεικόνισης, όπως οι ζωντανές ζώνες, ο ανομοιόμορφος φωτισμός της εικόνας και τα αντικείμενα μετανάστευσης. Ένα άλλο χαρακτηριστικό απορρόφησης που αφορά την περιοχή είναι το μεγάλο σώμα που συνδέεται με το νορβηγικό τάφρο, το οποίο διασχίζει ολόκληρη την περιοχή έρευνας από τα βορειοδυτικά στα νοτιοανατολικά.

Η προεπεξεργασία για την απεικόνιση συνίστατο κυρίως σε ροή εξασθένησης θορύβου που στοχεύει στο φούσκωμα του φούσκας, στη σεισμική παρεμβολή και στην ενέργεια μετά την κρίσιμη στιγμή, καθώς και στην ευρυζωνική απόσπαση, στην πολλαπλή εξασθένιση ελεύθερης επιφάνειας μικρής και μεγάλης διάρκειας, τακτοποίηση.

Η φάση κατασκευής του μοντέλου χρησιμοποίησε τόσο τομογραφία Q όσο και αναστροφή πλήρους κυματομορφής Q (FWI) για να δημιουργήσει ένα μοντέλο Q που καθόριζε τη θέση και την έκταση των ανωμαλιών απορρόφησης. Η προχωρημένη τομογραφική αναστροφή και ο FWI διάθλασης και ανάκλασης χρησιμοποιήθηκαν παράλληλα με την εργασία Q για να αντληθούν οι ταχύτητες και οι ανισότροπες παράμετροι. Αυτό το κτίριο μοντέλο περιλάμβανε ολόκληρη την έκταση των 35.400 τετραγωνικών χιλιομέτρων.

Η απεικόνιση χρησιμοποίησε προηγμένους αλγόριθμους αποκατάστασης αντιστάθμισης Q, οι οποίοι αξιοποίησαν πλήρως τις ταχύτητες, την ανισοτροπία και τα μοντέλα Q για να διορθώσουν την απώλεια πλάτους και τη διασπορά φάσης και έτσι έδωσαν βελτιωμένη ανάλυση και συνέχεια.

Η τελική επανεπεξεργασία παρέχει εξαιρετικά αποτελέσματα, δείχνοντας σαφώς χαρακτηριστικά κοντά στην επιφάνεια, όπως το πετρέλαιο Peon (εικονογραφημένο). Ένα καλύτερο μοντέλο και η κατανόηση της ρηχάς γεωλογίας οδηγούν επίσης σε σαφέστερες εικόνες των βαθύτερων δομών.

Το σύνολο δεδομένων Northern Viking Graben συμπληρώνεται από μια καλά μελέτη 100 αυγών που έχουν ερμηνευτεί και έχουν ενσωματωθεί στα σεισμικά αποτελέσματα. Προς το παρόν αποκτάται μια νότια επέκταση των 8.000 τετραγωνικών χιλιομέτρων, η οποία θα υποστεί επεξεργασία με την ίδια σειρά και θα συγχωνευθεί άψογα.

Οι τεχνικές μοντελοποίησης Q και απεικόνισης είναι ευρέως εφαρμόσιμες σε άλλα μέρη του κόσμου. Παραδείγματος χάριν, η έρευνα CGG των 35.000 τετραγωνικών χιλιομέτρων στην Κεντρική Βόρεια Θάλασσα επεξεργάζεται αυτή τη στιγμή με μια παρόμοια ακολουθία, με τις εντυπωσιακές εικόνες υψηλής ανάλυσης των καναλιών Forties που έχουν ήδη επιτευχθεί.

Περαιτέρω έρευνα βρίσκεται σε εξέλιξη, εξετάζοντας τα οφέλη των αλγορίθμων μετανάστευσης των ελάχιστων τετραγώνων Q. Η μετανάστευση ελαφρών τετραγώνων ευνοεί την ενίσχυση του σήματος πέρα ​​από τον θόρυβο, μειώνοντας έτσι τον κίνδυνο ότι η αντιστάθμιση Q θα ενισχύσει υπερβολικά τον θόρυβο. Αυτό έχει πρακτική σημασία σε περιοχές χαμηλού λόγου σήματος προς θόρυβο, όπως κάτω από το είδος των ρηχών ανωμαλιών αερίου που συζητήθηκαν νωρίτερα.
