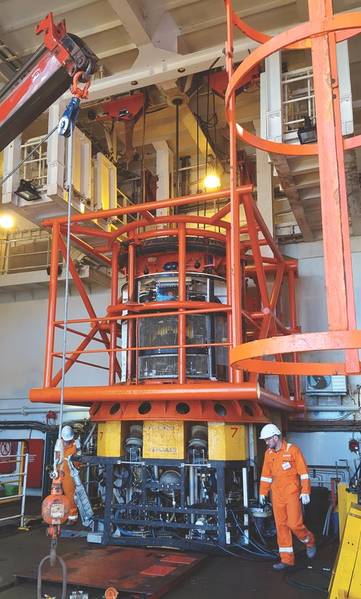

(Χορηγία εικόνας από την SBGS)

(Χορηγία εικόνας από την SBGS)

(Χορηγία εικόνας από την SBGS)

(Χορηγία εικόνας από την SBGS)

Previous Next

Υποθαλάσσιος σεισμός γεωτρήσεων του βυθού και μάντα OBN

Η απόκτηση σεισμικών δεδομένων με χρήση κόμβων τοποθετημένων στο βυθό της θάλασσας, οριζόντιο σεισμικό (OBS) και η χρήση του σε βαθιά ύδατα με κόμβους κάτω από τον ωκεανό (OBN) αυξάνονται ραγδαία τα τελευταία χρόνια, λόγω σημαντικής εξοικονόμησης κόστους που προκύπτει από καινοτομίες στην τεχνολογία λειτουργικές έννοιες. Ο κ. Claudio Paschoa, ανταποκριτής του Συνδέσμου Θαλάσσιων Τεχνολογιών στη Βραζιλία, μίλησε στον Stephan Midenet, Διευθύνοντα Σύμβουλο της Seabed Geosolutions για την τεχνολογία OBS γενικά και τις επιχειρήσεις OBN στη Βραζιλία.

Τεχνολογία σεισμικών πυθμένων του Ωκεανού (OBS)
Η τεχνολογία OBS υπήρξε για ακαδημαϊκές εφαρμογές πριν από τον Δεύτερο Παγκόσμιο Πόλεμο. Η πρώτη χρήση της τεχνολογίας από τη βιομηχανία πετρελαίου ήταν στα τέλη της δεκαετίας του 1990, όταν οι μονάδες OBS αναπτύχθηκαν για να καταγράψουν στοιχεία μακράς μετατόπισης διάθλασης για βελτιωμένη χαρτογράφηση ταχύτητας στα δυτικά των νησιών Shetland. Μια από τις πρώτες εμπορικές μελέτες ανακάλυψης OBS αναλήφθηκε το 2003/4 από Seabird Εξερεύνηση για Pemex πάνω από Canterel / Sihil τομέα offshore Μεξικό. Η τεχνολογία κόμβων που χρησιμοποιήθηκε για την έρευνα αυτή αναπτύχθηκε στη Νορβηγία, μετά από πρωτοποριακή έρευνα που ανέλαβε η Statoil (πρόσφατα μετονομάστηκε σε Equinor) με το τετραπολικό καλωδιακό σύστημα SUMIC (SUbsea seisMIC).

"Για πολλά χρόνια, η ανώτερη ποιότητα των δεδομένων OBS με τα ρυμουλκούμενα δεδομένα ράγας, ακόμη και τα δεδομένα ευρείας ζώνης αζιμούθου, έχει γίνει ευρέως αποδεκτή στη βιομηχανία πετρελαίου και φυσικού αερίου. Με την εμφάνιση κόμβων τρίτης γενιάς - τόσο ελαφρύτερων όσο και μικρότερων, καθώς και χαμηλότερου κόστους - και βελτιωμένων ρυθμών ανάπτυξης και ανάκτησης κόμβων, μειώθηκε σημαντικά το κόστος απόκτησης πλήρους δεδομένων OBS αζιμουθίου / μακράς αντιστάθμισης. Όταν οι ταυτόχρονες πηγές εισάγονται στην εξίσωση, οι δαπάνες αυτές μειώνονται ακόμη περισσότερο, στο βαθμό που εφαρμόζεται η OBS για εξερεύνηση και όχι ο παραδοσιακός ρόλος της για εκτίμηση και ανάπτυξη », δήλωσε ο Midenet.

Εκτός από τη μείωση του κόστους, άλλοι παράγοντες συνέβαλαν σε αυτήν την πρόοδο: την ανώτερη ικανότητα δειγματοληψίας κυματομορφών - πολύ μακρές αντισταθμίσεις, πλήρης δειγματοληψία αζιμούθου και χαμηλό λόγο σήματος προς θόρυβο. ελάχιστες επιπτώσεις στη δειγματοληψία σε περιοχές που εμποδίζονται από πλατφόρμες ανοικτής θάλασσας και μηχανικές κατασκευές βυθισμένες ή εγκατεστημένες στον πυθμένα. Επίσης, θεμελιώδους σημασίας, οι λειτουργίες του OBS χαρακτηρίζονται από τις σχετικά χαμηλές περιβαλλοντικές επιπτώσεις τους. Θα πρέπει επίσης να σημειωθεί ότι η ζήτηση για έργα ΟΒΝ σε βαθιά νερά παίζει αυξημένο κατά την πρόσφατη κρίση στις τιμές του πετρελαίου, καθώς είχαν χαμηλότερο κόστος, σε σύγκριση με τα έργα σεισμικής απόκτησης που χρησιμοποιούν ρευματολήπτες.

«Η καλύτερη φυσική της απόκτησης OBS - σταθεροί δέκτες τοποθετημένοι στο χαμηλότερο περιβάλλον θορύβου του θαλάσσιου δαπέδου, χωρίς όρια στις αντισταθμίσεις και αζιμούθια μεταξύ των σεισμικών πηγών και των δεκτών του θαλάσσιου πυθμένα, αισθητήρες 4-συστατικών (4-C) σεισμική ποιότητα των δεδομένων από ό, τι μπορεί να αποκτηθεί με ρυμουλκούμενες ράβδους ", δήλωσε ο Midenet. Τα δεδομένα από τα ωκεάνια βυθίσματα που αποκτήθηκαν με τα γεωφόνια και τα υδροφωτογραφίες, που περιγράφηκαν για πρώτη φορά στη δεκαετία του 1950, ήταν η αρχική τεχνική απόκτησης της ευρυζωνικής τεχνολογίας και χρησιμοποιούνταν εκτενώς στη δεκαετία του 1980, πριν από την πάροδο των 20 ετών. Ο συνδυασμός αισθητήρων διάνυσμα (geophone) και κλιμακωτής (υδροφώνου) επιτρέπει την απομάκρυνση της αντανάκλασης από την επιφάνεια της θάλασσας, γνωστή ως φάντασμα της θάλασσας, παρέχοντας έτσι ευρύτερα δεδομένα συχνότητας και στις δύο χαμηλές συχνότητες - σημαντική για σεισμική αναστροφή και πλήρης μετατροπή κυματομορφής (FWI) - και υψηλές συχνότητες - απαραίτητες για βελτιωμένη ανάλυση. "

OBC vs. OBN
Η θεμελιώδης διαφορά μεταξύ του Ωκεανού Κάτω Καλωδίου (OBC) και του Κόμβου Κάτω του Ωκεανού (OBN) είναι ότι οι παραδοσιακές πηγές τεχνικών διακοπών στους τερματικούς σταθμούς OBC, τους συνδέσμους, τη διανομή ενέργειας και την τηλεμετρία δεδομένων έχουν εξαλειφθεί κατά το σχεδιασμό του κόμβου να είναι τροφοδοτούμενος από μπαταρία Μονάδα καταγραφής σειριακών δεδομένων μνήμης flash 4 καναλιών. Η αφαίρεση της ανάγκης για κατανομή ισχύος και τηλεμετρία δεδομένων επιτρέπει πλήρη ελευθερία στην απόσταση μεταξύ των δεκτών και τη βελτίωση της αξιοπιστίας που προκύπτει από την αφαίρεση των συνδέσμων και των τερματικών, επιτρέπει επίσης την ανάπτυξη πολλών περισσότερων σταθμών λήψης. Αυτά τα δύο στοιχεία βελτίωσαν θεμελιωδώς τις επιχειρησιακές επιδόσεις του OBN σε σύγκριση με το OBC το οποίο με τη σειρά του κατέστησε τα δεδομένα OBS πολύ πιο αποδοτικά από πλευράς κόστους.

Manta OBN
"Ο κύριος στόχος για την ανάπτυξη της νέας γενιάς τεχνολογίας κόμβου ωκεανού είναι η παροχή ενός μικρότερου κόμβου χαμηλότερου κόστους ο οποίος θα παρέχει τα υψηλότερα ποιοτικά σεισμικά δεδομένα επιτρέποντας παράλληλα την ευρύτερη υιοθέτηση από τον κλάδο", δήλωσε ο Midenet. "Ο μικρότερος όγκος, το μικρότερο βάρος των κόμβων τρίτης γενιάς επιτρέπει την ταχύτερη ανάπτυξη και ανάκτηση κόμβων. Αυτό με τη σειρά του σημαίνει ότι μπορούμε να χρησιμοποιήσουμε ταυτόχρονες πηγές για να μειώσουμε τη διάρκεια της βολής που απαιτείται για μια δεδομένη έρευνα κατά 50% ή περισσότερο, μειώνοντας σημαντικά το κόστος των ερευνών. Περαιτέρω βελτιώσεις στην αποτελεσματικότητα της διαχείρισης κόμβων μέσω της αυτοματοποίησης θα επιτρέψουν τη χρήση όλο και περισσότερων πηγών, το κόστος οδήγησης μέχρι το σημείο που το OBN θα χρησιμοποιηθεί για εξερεύνηση καθώς και για σκοπούς αξιολόγησης και ανάπτυξης ».

OBN στη Βραζιλία
Ιστορικά, τα κόστη OBN ήταν υψηλότερα από ό, τι η απόκτηση ρυμουλκούμενου ρυμούλκησης με περιορισμένο αζιμούθιο (NAZ), αλλά η βελτιωμένη αποδοτικότητα κόστους που προέκυψε τόσο από τους κόμβους τρίτης γενιάς, όσο και από τον βελτιωμένο χειρισμό κόμβων και την ανάπτυξη / ανάκτηση και τις ταυτόχρονες πηγές. δείχνουν ότι είναι πολύ συγκρίσιμα με τα μεγάλα αζιμούθια (WAZ) που κοστίζουν. "Λαμβάνοντας υπόψη τους περιβαλλοντικούς περιορισμούς στη Βραζιλία όσον αφορά τη χρήση σεισμικών πηγών, η OBN προσφέρει μια μοναδική λύση για τα πλήρη δεδομένα αζιμουθίου που απαιτούνται για να παρασχεθεί η ποιότητα των δεδομένων που απαιτούνται για την ανάπτυξη των αποθεμάτων πριν από το αλάτι στη Βραζιλία", δήλωσε ο Midenet. "Τρεις έρευνες OBN έχουν αποκτηθεί στη Βραζιλία και κατά το χρόνο της σύνταξης αυτής, τέταρτη ολοκληρώνεται για να επιτρέψει την έναρξη της πέμπτης." Συνολικά υπάρχουν περισσότερες από 360 έρευνες για το OBN από το 2005 (πηγή: Rystad Energy Research and Analysis , Ιούνιος 2018).

"Προκειμένου να βελτιωθεί η αποτελεσματικότητα της έρευνας OBN και να μειωθεί το κόστος, έχουν πραγματοποιηθεί διάφορες έρευνες παγκοσμίως χρησιμοποιώντας ταυτόχρονες πηγές. Για να εφαρμοστεί αυτή η υπεράκτια Βραζιλία, θα χρειαστεί είτε αλλαγή στις σημερινές περιβαλλοντικές ανησυχίες σχετικά με την εγγύτητα των σεισμικών πηγών ή εναλλακτικών πηγών ενέργειας που θα χρησιμοποιηθούν », δήλωσε ο Μιντέντ. "Ενώ πρόσφατα υπήρξαν κάποιες πολλά υποσχόμενες εξελίξεις σε αυτόν τον τομέα, αυτές απέχουν πολύ από το να αποδεικνύονται επιχειρησιακά και έτσι ο στόχος της μείωσης των δαπανών του OBN για την ενθάρρυνση της ευρύτερης εφαρμογής και απορρόφησης θα χρειαστεί κάποιο χρονικό διάστημα, εκτός εάν αντιμετωπιστούν οι περιβαλλοντικές ανησυχίες. Το κόστος ανά τετραγωνικό χιλιόμετρο για μια ισοδύναμη επιχείρηση το 2018 είναι περίπου 40-45 τοις εκατό από αυτό που ήταν πριν από πέντε χρόνια. Βλέπουμε τη συνεχιζόμενη ζήτηση για μελλοντικά έργα τόσο το 2019 όσο και τα επόμενα. Το πρώτο πράγμα που λένε οι πελάτες μας στη Βραζιλία είναι ότι η ποιότητα των δεδομένων OBN που έχουμε αποκτήσει γι 'αυτούς είναι εξαιρετική. Έχουν επίσης πολύ θετική άποψη για τις επιχειρησιακές επιδόσεις των πληρωμάτων που λειτουργούν μέσω των πιο δύσκολων καιρικών συνθηκών στη Βραζιλία. "

OBN Automation
Οι γεωσυγκροτήματα του Θάλασσας αυξάνουν συνεχώς το επίπεδο αυτοματισμού σε όλες τις περιοχές των λειτουργιών τους για να μειώσουν την έκθεση στο HSE και να βελτιώσουν τόσο την επιχειρησιακή απόδοση όσο και την ποιότητα των γεωφυσικών δεδομένων. "Έχουμε συνεργαστεί με τους εταίρους για την ανάπτυξη ενός αυτόνομου συστήματος OBN που ονομάζεται SpiceRack. Τα αποτελέσματα μιας δοκιμής 20 οχημάτων, που διεξήχθη το 2017, παρουσιάστηκαν στην ετήσια συνάντηση του SEG 2017 στο Χιούστον. Το επιχειρησιακό μοντέλο τόσο για ρηχά όσο και για βαθιά νερά χρησιμοποιεί την ίδια τεχνολογία και μεθοδολογία, οπότε αναμένουμε να μπορέσουμε να διεξαγάγουμε μια δοκιμή βαθέων υδάτων αυτής της τεχνολογίας αμέσως μόλις ολοκληρώσουμε επιτυχώς τη δοκιμή αβαθούς ύδατος ", δήλωσε ο Midenet.

Τεχνολογία NOAW
"Το Node-On-A-Wire (NOAW) είναι μια αυτοματοποιημένη τεχνολογία για την ανάπτυξη κόμβων σε βάθη νερού μικρότερα από 700-1000m. Ιστορικά σε τέτοια βάθη νερού χρησιμοποιήθηκε τεχνολογία OBC με πυκνές αποστάσεις δέκτη - 25m / 50m. Το σύστημα NOAW του Geosolutions στο βυθό της θάλασσας σχεδιάστηκε για να αναπτύσσει ταχύτατα τόσο πυκνούς διαμορφώσεις δέκτη, ελαχιστοποιώντας ταυτόχρονα την έκθεση και τον κίνδυνο του HSE ", δήλωσε ο Midenet. "Πρόκειται για ένα σύστημα με πλήρες εμπορευματοκιβώτιο το οποίο μπορούμε να εγκαταστήσουμε σε λίγες μέρες σε ένα κατάλληλα εξοπλισμένο σκάφος ευκαιρίας, μειώνοντας έτσι το κόστος κινητοποίησης / αποστράτευσης. Για δυνητικές εφαρμογές στη Βραζιλία, όπου τέτοιες πυκνές έρευνες OBC δέκτη έχουν αποκτηθεί στο παρελθόν, θα εξετάζαμε τη σχετική αποτελεσματικότητα που μπορούμε να επιτύχουμε με τους απομακρυσμένους λειτουργούντες κόμβους (ROV), λόγω των προκλήσεων που αντιμετωπίζουν οι λύσεις NOAW σε τέτοια βαθιά νερά, ειδικά δεδομένων των απαιτητικών απαιτήσεων θέσης για 4D έρευνες. "

Με τη συνεχιζόμενη αναβίωση του πετρελαίου και του φυσικού αερίου που σημειώθηκε στη Βραζιλία, εν μέρει λόγω της αύξησης των υπεράκτιων διαγωνισμών, ιδίως στις ελπιδοφόρες δεξαμενές πριν από το άλας και την πρόσφατη άνοδο των τιμών του πετρελαίου, θα υπάρξει συνεπώς αύξηση της σεισμικής απόκτησης κατά μήκος των ακτών της Βραζιλίας . Ο Εθνικός Διαχειριστής, Petrobras, επενδύει ήδη στην εκ νέου απόκτηση σεισμικών δεδομένων στα τμήματα προ-άλατος της ωρίμανσης Campos Basin, η οποία έχει αναπτυχθεί σχεδόν αποκλειστικά μέσω δεξαμενών μετά το άλας. Οι Petrobras και άλλοι σημαντικοί παράγοντες αναπτύσσουν επίσης σημαντικές δεξαμενές βαθέων υδάτων, όπως οι Libra, Carcará και Sapinhoá, οι τεχνολογίες OBN μπορούν να χρησιμοποιηθούν τόσο για την εκτίμηση των αποθεμάτων, την εξερεύνηση όσο και για την τελειοποίηση της παραγωγής.

Το Geosolutions της Θάλασσας δημιουργήθηκε το 2013 ως κοινή επιχείρηση μεταξύ της Fugro (60%) και της CGG (40%) - ενώνοντας την εμπειρογνωμοσύνη των κόμβων του ωκεανού πυθμένα του Fugro με την επιχειρησιακή εμπειρία του CGG, Με έδρα το Leidschendam στις Κάτω Χώρες και γραφεία στο Χιούστον, το Ντουμπάι, το Massy και την Κουάλα Λουμπούρ, η Seabed Geosolutions έχει αποκτήσει από το 2005 περισσότερα από 38.000 τετραγωνικά χιλιόμετρα σεισμικών δεδομένων 3D ωκεανών.
