Κατακόρυφες κάμερες: Μια νέα διάσταση στις επιθεωρήσεις φρεατίων

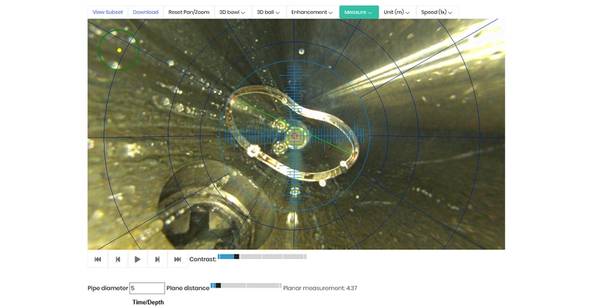

Η WellCAM καταδεικνύει την ικανότητα μέτρησης σε πραγματικό χρόνο. (Εικόνα: Όραμα iO)

Καθώς τα πετρελαιοειδή και τα πετρελαιοειδή γερνούν, οι ιδιοκτήτες χρειάζονται νέους και καλύτερους τρόπους να συλλέξουν - και να κατανοήσουν - τις πληροφορίες σχετικά με την κατάσταση των περιουσιακών τους στοιχείων.

Οι κάμερες κάτω θύρας μπορούν να είναι χρήσιμες για την εύρεση περιορισμών σε ένα φρεάτιο κατά τη διάρκεια των ολοκληρώσεων και μπορούν να εντοπίσουν περιοχές όπου το περίβλημα και άλλα σωληνάρια είναι κατεστραμμένα ή διαβρωμένα και μετρούν χωρίσματα και ρωγμές. Πρόσθετες εφαρμογές περιλαμβάνουν οπτική απεικόνιση ροής, μέτρηση διάτρησης πριν και μετά τη φραγή, επιθεώρηση του προφυλακτήρα εκτόξευσης, ολισθαίνον μανίκι, SSSV, διαρροές συσκευασίας και κορυφές επένδυσης. Ωστόσο, οι κάμερες μπορούν να χρησιμοποιηθούν για περισσότερες από τις βασικές επιθεωρήσεις. Μπορούν να χρησιμοποιηθούν για την επιτάχυνση της αλιείας.

"Προηγουμένως, πήγαιναν σε τυφλά ή με τα κυρίαρχα μαρκαδόρια για να προσδιορίσουν την κορυφή των ψαριών. Τα ψάρια θα μπορούσαν να είναι εδώ, θα μπορούσε να είναι εκεί ", δήλωσε ο Prakasen Vatakkayil, διευθυντής γραμμής προϊόντων της Expro.

Η απλή εξυπηρέτηση της λειτουργίας κάμερας επιτρέπει την επιθεώρηση των ψαριών, την παρακολούθηση του προσανατολισμού, τη λήψη των μετρήσεων των ψαριών και το σχεδιασμό του σωστού εργαλείου για την αλίευση των ψαριών.

"Αυτό μπορεί να μειώσει τον αριθμό των ταξιδιών που χρειάζονται για να βγάλουν τα ψάρια", δήλωσε ο Vatakkayil.

Η ίδια η Expro έχει χρησιμοποιήσει κάμερες για περισσότερο από τρεις δεκαετίες, και μερικά χρόνια πριν αγόρασε την DHV International, Inc για να ολοκληρώσει την προσφορά φωτογραφικής μηχανής.

Ορισμένες διαδρομές συνδυάζουν τις παρειές με τις κάμερες. Σε αυτή την περίπτωση, δήλωσε ο Vatakkayil, η κάμερα θα τραβήξει εικόνες κατά μήκος της τρύπας και οι δαγκάνες θα κάνουν μετρήσεις στο ταξίδι από την τρύπα.

Η τεχνολογία κάμερας με κατωφέρεια έχει εξελιχθεί. Προηγουμένως, τέτοιες κάμερες μπορούσαν να κοιτάξουν μόνο προς τα κάτω, αλλά κάποιοι μπορούν να φανταστούν μια πλάγια όψη, συμπεριλαμβανομένης της κάμερας ViewMax που έγινε μέρος της εργαλειοθήκης Expro μέσω της απόκτησης DHV.

Οι βελτιώσεις οδήγησαν σε μια ελαφρύτερη και μικρότερη έκδοση που ονομάζεται ViewMax Lite και πρόσθετα LED συμβάλλουν στον έλεγχο του φωτισμού. Άλλες εταιρείες προσφέρουν κάμερες που προσφέρουν έγχρωμες ή άλλες δυνατότητες που οι πελάτες μπορεί να φανούν χρήσιμες.

«Συνεργαζόμαστε επίσης με τις εταιρείες τεχνολογίας», δήλωσε ο Vatakkayil. Μια τέτοια συνεργασία είναι με την Vision iO, μια κατασκευαστή φωτογραφικής μηχανής που έχει τρισδιάστατες δυνατότητες στα έργα που πρέπει να είναι "ενδιαφέροντα και χρήσιμα πλεονεκτήματα για τον πελάτη".

Σύμφωνα με τον Vatakkayil, η υπάρχουσα μοναδική τεχνολογία φωτογραφικών μηχανών ψαριού μάτι καταγράφει οπτικά ολόκληρο το πηγάδι σε μια σειρά από έγχρωμες εικόνες υψηλής ανάλυσης μεγέθους 185/360 μοίρες χωρίς να αλλάζει από την εμπρόσθια στην πλευρική άποψη.

WellViewer που δείχνει την εικόνα 3D της WellCAM στην οθόνη. (Εικόνα: Όραμα iO)

Ο David Clover, παγκόσμιος διευθυντής λογαριασμού στο Vision iO, δήλωσε: "Οι φορείς εκμετάλλευσης θέλουν κάτι περισσότερο από μια εικόνα και αυτό οδήγησε σε μια μεγάλη ανάπτυξη που έχουμε κάνει με τα τρέχοντα εργαλεία μας".

Οι προηγούμενες γενιές της φωτογραφικής μηχανής WellCAM μπορούν να μετρήσουν τα θέματα ακεραιότητας του φρεατίου από την άποψη του πλάτους και του ύψους και να εφαρμόσουν φίλτρα που αφαιρούν τα συντρίμμια ή τα σωματίδια στο ρευστό. Η τελευταία επανάληψη όχι μόνο φέρνει τις μετρήσεις σε 3D, αλλά και φέρνει αναλύσεις φρεατίων στη λειτουργία.

"Δίνει αυτή την πρόσθετη διάσταση, το βάθος εκτός από το πλάτος και το ύψος", είπε.

Η τελευταία γενιά της κάμερας WellCAM μπορεί να χρησιμοποιηθεί σε συνδυασμό με την εκτύπωση 3D για τη δημιουργία ενός αντιγράφου κατεστραμμένων περιοχών φρεάτων ή ενός ψαριού. Μπορεί επίσης να χρησιμοποιηθεί με ένα ακουστικό 3D εικονικής πραγματικότητας για να κοιτάξει μέσα στο πηγάδι.

Όραμα Η τεχνολογία WellCAM 3D της iO τοποθετεί πολλαπλές κάμερες σε έλικα κατά μήκος του εργαλείου για να επιτρέψει τη σάρωση 360 μοιρών του γεωτρήματος, δήλωσε ο Clover. Η ιδέα αποδεικνύεται και ο πωλητής αναμένει να τρέξει ένα πρωτότυπο σε δοκιμαστικό πηγάδι το 4ο 2019, είπε.

"Αντί να βλέπουμε απλώς εικόνες, εάν υπάρχει ψάρια ή βλάβη βαλβίδας ή μαντρέλι κατεστραμμένου αερίου", χρησιμοποιώντας τα δεδομένα που συλλέγονται στο σύστημα, μπορούν να "εκτυπώσουν τι υπάρχει στο φρεάτιο και να δώσουν στους μηχανικούς παραγωγής ή στην αλιευτική εταιρεία και λένε: «Αυτό βρήκαμε καλά, εδώ είναι οι πληροφορίες που θα σας επιτρέψουν να λύσετε το πρόβλημα», είπε ο Clover. "Έχουμε ήδη κάνει αυτό με το ξηρό πρωτότυπο."

Τα δεδομένα που έχουν ληφθεί μπορούν να κινούνται για προβολή σε 360 μοίρες με ένα σύστημα εικονικής πραγματικότητας που επιτρέπει στο χρήστη να "χειριστεί ή να μετακινηθεί" στην εικόνα του φρέατος.

"Στα σημερινά ώριμα πεδία πετρελαίου, όπου υπάρχουν πράγματα όπως η διάβρωση, η φθορά και η φθορά, όπου η ακεραιότητα του γεώτρου είναι σημαντική για τον πελάτη, θα ήταν εύκολα σε θέση να δουν την φθορά του φρεατίου, τρέχοντας αυτόν τον τύπο κάμερας μία φορά το χρόνο, "Είπε το τριφύλλι.

Αυτή η ετήσια άποψη θα δώσει στους χειριστές κάποια εικόνα για τον τρόπο με τον οποίο θα δοθεί προτεραιότητα στις παρεμβάσεις και τις εργασίες ώστε να ελαχιστοποιηθεί το κόστος και να βελτιωθεί το HSE, ανέφερε.

Η κάμερα WellCAM 3D είναι ένα εργαλείο διαμέτρου 2 7/8 ιντσών. Μπορεί να λειτουργήσει ως αυτόνομο εργαλείο στο τέλος μιας συμβολοσειράς ή στο μέσο κορμό μαζί με πολλαπλά εργαλεία τηλεμετρίας. Ωστόσο, όπως και όλες οι κάμερες με κατωφέρεια, απαιτεί καθαρό υγρό για να μπορέσει να απεικονίσει το φρεάτιο.

Οι παλαιότερες γενιές της κάμερας έχουν ολοκληρώσει περισσότερες από 400 λειτουργίες.

Τρισδιάστατη εκτύπωση που παράγεται απευθείας από δεδομένα κάμερας 3D της WellCAM. (Εικόνα: Όραμα iO)
