Καλώς ήρθατε στο App Store

Από την Elaine Maslin9 Σεπτεμβρίου 2019

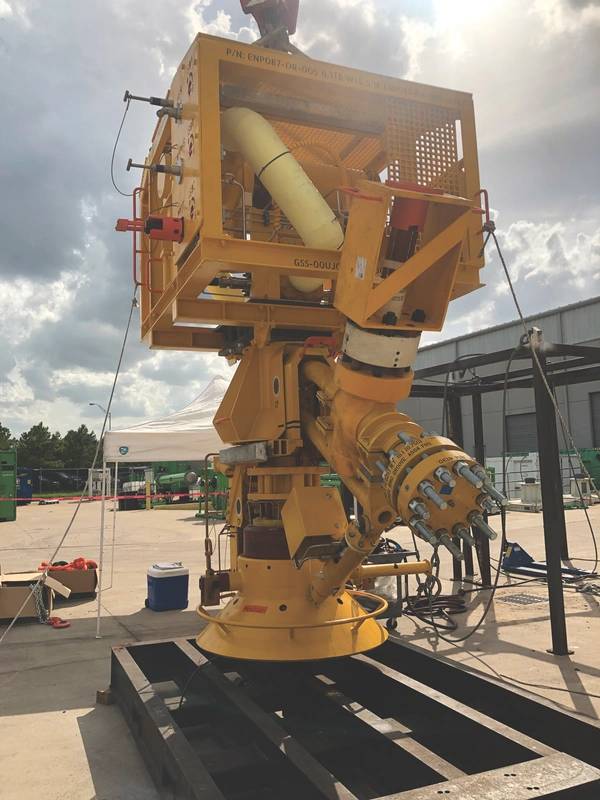

Μονάδα διασφάλισης ροής Enpro FAM κατά τη διάρκεια της δοκιμής ολοκλήρωσης συστήματος (SIT). (Φωτογραφία: Enpro)
Μονάδα διασφάλισης ροής Enpro FAM κατά τη διάρκεια της δοκιμής ολοκλήρωσης συστήματος (SIT). (Φωτογραφία: Enpro)

Φανταστείτε ένα είδος καταστήματος εφαρμογών για υποθαλάσσια δέντρα Χριστουγέννων. μια πλατφόρμα plug-in, στην οποία μπορούν να προστεθούν και να αλλάξουν πολλές λειτουργίες. Είναι μια ιδέα που έχει τεθεί σε εφαρμογή από την εταιρία τεχνολογίας Enza της Βρετανίας, εκτός από το γεγονός ότι ονομάζεται θύρα "process USB".

Η ιδέα είναι ότι οι φορείς εκμετάλλευσης μπορούν να παραγγέλνουν δέντρα για τα έργα τους και στη συνέχεια να χρησιμοποιούν ένα διανομέα ροής (FAM) για να αυξήσουν τις δυνατότητές τους, όπως και όταν απαιτείται, από τις επεμβάσεις παρέμβασης μέχρι τη μέτρηση ροής ή τη χύτευση.

Το FAM κάθεται μέσα στο jumper όπου συνδέεται με το δέντρο (ή την πολλαπλή) και παρέχει ένα διανομέα που χρησιμοποιείται για εναλλάξιμες μονάδες FAM, από την ανάθεση του πεδίου στον παροπλισμό.

Η τεχνολογία Enpro, η οποία μπορεί να διασυνδέεται με οποιοδήποτε σύστημα παραγωγής υποθαλάσσιων κατασκευών, δημιουργήθηκε από την ίδια ομάδα που ίδρυσε στο παρελθόν DES Operations, η οποία, μαζί με την τεχνολογία MARS (Multiple Reinjection System) που εφευρέθηκε, πωλήθηκε στο Cameron το 2007.

Ο Ian Donald, Διευθύνων Σύμβουλος της Enpro, λέει: "Η παλιά μέθοδος τυποποίησης ήταν να ταιριάζει σε όλα όσα μπορεί να χρειαστεί το πεδίο καθ 'όλη τη διάρκεια ζωής του πεδίου στο δέντρο ή στην πολλαπλή, πράγμα που αυξάνει το κόστος και το χρονοδιάγραμμα. Υπάρχει μια εναλλακτική λύση. χρησιμοποιήστε τα πράγματα που χρειάζεστε όταν τα χρειάζεστε », λέει. "Έχετε ένα δέντρο και μια πολλαπλή από το ράφι και στη συνέχεια χρησιμοποιήστε FAM για να φτάσετε στο πρώτο λάδι πιο γρήγορα. Στη συνέχεια, μπορείτε να έχετε προηγμένη λειτουργικότητα χωρίς να χρειάζεστε ένα εξειδικευμένο δέντρο, ελαχιστοποιείτε το αποτύπωμα δέντρων Χριστουγέννων και έχετε μελλοντική επικάλυψη. Βάλτε αυτό που χρειάζεστε όταν το χρειάζεστε. "

Το πρώτο FAM αναπτύχθηκε το 2016, στον δορυφόρο Nakka K3 (Keplar) της BP στον Αμερικανικό Κόλπο του Μεξικού. Εκεί, χρησιμοποιήθηκε ένα τυποποιημένο δέντρο με πολλαπλή σύνδεση. Κανονικά, εδώ, θα χρησιμοποιηθεί ένας βρόχος ροής, λέει ο Ντόναλντ, αλλά αυτό θα ήταν ασύμφορο για να φτάσουμε στη βέλτιστη τοποθεσία. Αντ 'αυτού, χρησιμοποιήθηκε μια γραμμή εκτροπής υποστηριζόμενη από ένα FAM με μετρητή ροής πολλαπλών φάσεων, μετρητή κοπής νερού και ανιχνευτή άμμου. Για να διαχειριστεί τη ροή στο άλλο άκρο του κώνου, αναπτύχθηκε μια μονάδα FAM διασφάλισης ροής. Σύμφωνα με την BP, εξοικονομήθηκαν δεκάδες εκατομμύρια δολάρια στο έργο χρησιμοποιώντας ένα δέντρο αποθέματος, για να απαλλαγούμε από τον βρόχο ροής. "Είναι ένα πιθανό μοντέλο για tiebacks στην περιοχή", λέει ο Donald.

Από τότε, τα FAMs έχουν χρησιμοποιηθεί σε περισσότερα από 50 πηγάδια σε 16 υποθαλάσσιους αγρούς, από τον Κόλπο του Μεξικού μέχρι τη Δυτική Αφρική και τη Βόρεια Θάλασσα, σε έργα από την προσθήκη της δυνατότητας μέτρησης ροής, επιτρέποντας πολλαπλές καλές συνδέσεις σε απόσταση 10 χιλιομέτρων.

Άλλα έργα περιελάμβαναν τον εκσυγχρονισμό πολλαπλών FAMs σε ένα πεδίο για την Tullow, στην ανοικτή θάλασσα στη Δυτική Αφρική. "Τους άρεσε πολύ που το διευκρίνισαν για όλα τα νέα πηγάδια στο πεδίο των ΔΕΔ", λέει ο Ντόναλντ. Ο διανομέας διανομέων μπορεί να τοποθετηθεί ως "σύμβολο κράτησης θέσης" για τυχόν μελλοντικές απαιτήσεις. Αρχικά, αυτό θα είναι μετρητές ροής πολλών φάσεων, αλλά και υδραυλική δυνατότητα παρέμβασης. Για φρεάτια έγχυσης χρησιμοποιούνται μεμονωμένοι μετρητές και οι διανομέλοι FAM θα μπορούσαν επίσης να χρησιμοποιηθούν για τη χύτευση. "Η ύπαρξη μονάδων όπως οι μετρητές ανεξάρτητα ανακτήσιμες εξοικονομεί κόστος", λέει ο Donald. "Ο διανομέας μπορεί να αντικατασταθεί με μέτρηση ή πρόσβαση για υδραυλική επέμβαση, σε οποιοδήποτε σημείο ζωής του πεδίου."

Στον Αμερικανικό Κόλπο του Μεξικού, ο φορέας εκμετάλλευσης LLOG χρησιμοποίησε την τεχνολογία σε διάφορα πεδία. "Αυτό σημαίνει ότι μπορούν να χρησιμοποιήσουν τυποποιημένα δέντρα και τυποποιημένες πολλαπλές συσκευές, ενώ ταυτόχρονα απλοποιούν τη σχεδίαση του βραχυκυκλωτήρα και κάνουν τις μονάδες ανακτήσιμες", λέει ο Donald, "να φτάσει στο πρώτο πετρέλαιο γρηγορότερα και στη συνέχεια να το διαμορφώσει".

Μια υπομονάδα ασφαλείας Enpro FIS υποθαλάσσιο (SSM) στο κατάστρωμα πριν από την ανάπτυξη. (Φωτογραφία: Enpro)

Οι πλήμνες FAM έχουν επίσης χρησιμοποιηθεί για υδραυλική επέμβαση, παράλληλα με την άλλη βασική τεχνολογία της Enpro, το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σύστημα παρεμβολής ροής (FIS), το οποίο περιλαμβάνει την άντληση μέσω μιας σειράς αγωγών από το πλοίο έως το FAM σε βάθος νερού 2000 μέτρων.

Ο Ντόναλντ δήλωσε ότι ένας πρόωρος οδηγός για την ιδέα του FIS ήταν να ανοίξει ευκολότερες επεμβάσεις υποβρύχιων παρεμβάσεων, επιτρέποντας την πρόσβαση υδραυλικών / υγρών στα φρέατα χρησιμοποιώντας μικρότερα σκάφη και τεχνολογίες, όπως σύνθετο σωλήνα, πηνίο ή σωλήνα.

Μέχρι σήμερα, η Enpro έχει αναπτύξει FIS 10,000 λίβρες ανά τετραγωνική ίντσα (psi) στη Γκάνα. Τώρα εργάζεται σε ένα σύστημα 15.000 psi, για χρήση έως 3.000 μέτρα βάθος νερού. Το σύστημα, το οποίο θα περιλαμβάνει φώτα και κάμερα επί του σκάφους, δεν απαιτεί δεύτερο επίγεια όχημα (ROV) "ματιού", πρόσφατα ολοκληρωμένα τεστ εργοστασιακής αποδοχής και εργάζεται προς το API17G2.

Η Enpro εργάζεται επίσης σε αναπτυξιακά έργα για να προσθέσει άλλες εφαρμογές στην προσφορά FAM, συμπεριλαμβανομένης της HIPPS (υψηλής προστασίας ακεραιότητας σύστημα προστασίας πίεσης), της αντλίας FAM, βασισμένης σε τεχνολογία αντλίας διπλής βίδας με θετική μετατόπιση και FAM.
