Αντλία τεχνική ένα κομμάτι του υποβρύχιου παζλ εργοστάσιο

Με την Jennifer Pallanich25 Απριλίου 2019

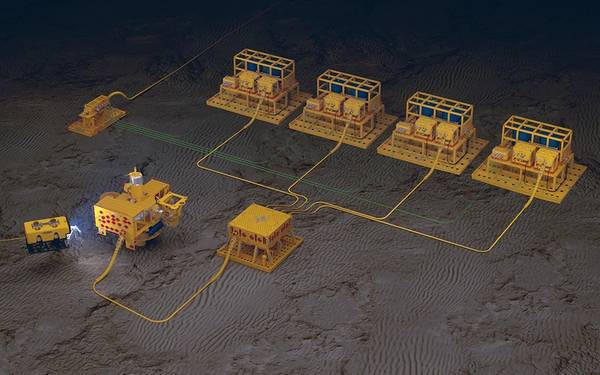

Το SPT του Oceaneering είναι κλιμακωτό για να καλύψει τις απαιτήσεις του πεδίου. (Πηγή: Oceaneering)
Το SPT του Oceaneering είναι κλιμακωτό για να καλύψει τις απαιτήσεις του πεδίου. (Πηγή: Oceaneering)

Έχει από καιρό πίστευε ότι το «εργοστάσιο υποθαλάσσιων» θα μπορούσε να μειώσει το κόστος του κελύφους, αλλά πολλά τεμάχια εξοπλισμού πρέπει πρώτα να μαριναριστούν για να κάνουν αυτό το όραμα πραγματικότητα. Η τεχνολογία άντλησης υποθαλάσσιων ωκεανών της Oceaneering (SPT), η οποία πρόσφατα κέρδισε το βραβείο OTC's Spotlight on New Technology Award, επιτρέπει στους χειριστές να μεταφέρουν χημικά συστήματα αποθήκευσης και ψεκασμού.

Ο κ. Christopher Leon, διευθυντής ανάπτυξης του προϊόντος της Oceaneering, δήλωσε ότι η SPT θα μπορούσε να συμβάλει στη μείωση του κόστους των έργων για έργα, επιτρέποντας την αντικατάσταση ενός περίπλοκου υδροηλεκτρικού ομφάλιου, το οποίο μπορεί να κοστίσει δεκάδες εκατομμύρια δολάρια για αγορά και περισσότερα για εγκατάσταση, ομφάλιου λώρου, τα οποία είναι λιγότερο δαπανηρά για την αγορά και την εγκατάσταση. Στην καρδιά της τεχνολογίας κινείται η αποθήκευση χημικών και η άντληση από τις κορυφές μέχρι τον βυθό της θάλασσας από το πηγάδι.

Το SPT περιλαμβάνει τρεις κύριες τεχνολογίες: μονάδες ηλεκτρικής αντλίας (EPM), δομοστοιχεία αποθήκευσης ρευστών (FSM) και συνοδευτικά στοιχεία ελέγχου. Το EPM είναι ικανό να παρέχει ροές από 0-40 γαλόνια ανά λεπτό σε λειτουργικές πιέσεις 15.000 psi.

Η FSM διαθέτει μια μαλακή ελαστομερή κύστη που στεγάζεται μέσα σε μια δεξαμενή, η οποία παρέχει ένα διπλό φράγμα για χημική αποθήκευση. Όλα αυτά στεγάζονται σε πλαίσιο με διαστάσεις δοχείου ISO. Η κύστη καταρρέει υποθαλάσσιο βάθος επανειλημμένα και μετρήσιμα. Μέσω της διαδικασίας που εκκρεμεί ενώπιον του διπλώματος ευρεσιτεχνίας της Oceaneering, η εταιρεία είναι σε θέση να καταρρεύσει την ουροδόχο κύστη κατά τρόπο που τους επιτρέπει να μετρήσουν άμεσα τον όγκο στην ουροδόχο κύστη χωρίς τη χρήση πρόσθετου εξοπλισμού.

Ο Leon δήλωσε ότι υπήρχαν δύο μεγάλες προκλήσεις στο σχεδιασμό του SPT: εξαιρετικά αξιόπιστες μακροχρόνιες υποθαλάσσιες αντλίες και η δυνατότητα παρακολούθησης του διαθέσιμου όγκου χημικών ουσιών που παραμένουν στις υποθαλάσσιες κύστεις.

Το Oceaneering θέτει υποβρύχια δεξαμενές για δραστηριότητες όπως η παρέμβαση, δήλωσε ο Leon και "Ξέραμε για ορισμένους τρόπους να βελτιώσουμε ένα σχέδιο που έχουμε ήδη".

"Η τεχνολογία έχει νόημα, αλλά εάν οι αντλίες δεν είναι αξιόπιστες, τα χρήματα που ξοδεύετε για να ανακτήσετε τον σπασμένο εξοπλισμό θα είναι οι εξοικονομήσεις που έχετε πετύχει στο καπελάκι", δήλωσε ο Leon.

Τα δομοστοιχεία αποθήκευσης υγρών μπορούν να ρυθμιστούν με ένα ζεύγος κυψελίδων των 1.500 γαλλονιών σε ένα πλαίσιο ISO με διαστάσεις δοχείου. (Πηγή: Oceaneering)

Η Oceaneering έβαλε τις αντλίες της μέσω εκτεταμένης διαδικασίας πιστοποίησης για να ανταποκριθεί στα πρότυπα API 17Q. Επιπλέον, πραγματοποιήθηκε σχεδιασμός με βάση την αξιοπιστία για να διασφαλιστεί ότι όλος ο εξοπλισμός θα μπορούσε να καλύψει μια τριετή περίοδο λειτουργίας χωρίς συντήρηση. Αυτό περιλάμβανε επιταχυνόμενη δοκιμή ζωής, δοκιμές χημικής συμβατότητας για τον προσδιορισμό του μέσου χρόνου μεταξύ των βλαβών του συστήματος.

Το SPT είναι κλιμακωτό για την κάλυψη των απαιτήσεων πεδίου και η FSM μπορεί να εγκατασταθεί με ένα ζεύγος κύβων των 1.500 γαλλονιών στο πλαίσιο ISO με διαστάσεις εμπορευματοκιβωτίων, το οποίο το καθιστά συμβατό με το δρόμο και δύο πλαίσια μπορούν να συνδεθούν για να παρέχουν 6.000 γαλόνια υγρών για το πηγάδι. Οι κύστεις μπορούν είτε να επαναπληρώνονται στη θέση τους είτε να μπορούν να ανακτηθούν και να αντικατασταθούν κενά δομοστοιχεία. Δοκιμασμένη επαναπλήρωση σε έναν υπερβαρικό θάλαμο με δεξαμενή κλιμάκωσης, συμπεριλαμβανομένης της επαναπλήρωσης σε βάθος.

"Κάνουμε ήδη πολλή παρέμβαση με αυτά τα εξαρτήματα", δήλωσε ο Leon.

Η Oceaneering χρησιμοποίησε τις ΗΠΜ σε τετραήμηνη εγκατάσταση στη Βόρεια Θάλασσα για ένα έργο παρέμβασης που ολοκληρώθηκε στις αρχές του 2018. Στην κλιμακωτή έκδοση, η εταιρεία χρησιμοποίησε τρεις διαφορετικές κύστεις, που το καθένα περιέχει 150 γαλόνια διαφορετικής χημικής ουσίας, σε μια δοχείο μεγέθους που τοποθετείται στην λάσπη σε 1400 μέτρα νερού. Το πέλμα επαναπληρώθηκε κάθε 21 ημέρες για τη λειτουργία και τραβήχτηκε στην επιφάνεια για εργασίες επαναπλήρωσης. Η μονάδα παρείχε τοπική και αυξημένη προσφορά απαιτούμενων χημικών για ένα υποβρύχιο (ROV) τηλεχειριζόμενο όχημα για να εκτελέσει τις εργασίες παρέμβασης χωρίς να χρειάζεται να σταματήσει για συνεχή επαναπλήρωση. Αυτή η αυξημένη απόδοση και ο βραχύτερος χρόνος στην εργασία για να ολοκληρωθεί η απαιτούμενη εργασία, σύμφωνα με την Oceaneering.

Πέρα από τις δυνατότητές του για χημική ένεση, ο Leon δήλωσε ότι υπάρχουν εφαρμογές για υποθαλάσσια υδραυλικά συστήματα, τα οποία θα δέχονταν τυπικά υδραυλικό υγρό από τον ομφάλιο λώρο.

"Είναι ουσιαστικά η ίδια τεχνολογία, αλλά με μια ελαφρώς διαφορετική αντλία και εξαρτήματα", είπε ο Leon.

Το SPT έχει νόημα όχι μόνο για τα πράσινα πεδία και τα υπερβολικά μεγάλα βήματα, αλλά για τα υπάρχοντα πεδία όπου οι χειριστές κοιτάζουν την επέκταση της ζωής, πληρώντας τις μεταβαλλόμενες συνθήκες στον τομέα, επιλύοντας ένα πρόβλημα με ένα σημερινό ομφάλιο, λέει.

"Με αυτή την τεχνολογία, μπορείτε να ξεπεράσετε αυτό που μπορεί να κάνει ένα σημερινό ομφάλιο", είπε.

Ενώ η Oceaneering έριξε την προσοχή της στην τεχνική έγχυσης και αποθήκευσης χημικών υποθαλάσσιων μαρινών, η Leon δήλωσε ότι το όραμα του "ολόκληρου εργοστασίου υποθαλάσσιας" είναι ακόμα πέντε έως οκτώ χρόνια μακριά.
