Αγωνιστικά σε 20K εξοπλισμό εν μέσω αλλαγών κανονισμού

Με την Jennifer Pallanich3 Μαΐου 2019

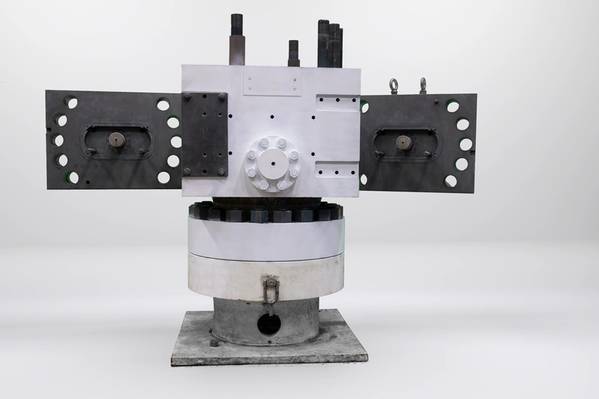

Ο εμβολέας 20K της BHGE είναι κατάλληλος για τις απαιτήσεις PR2 και API 16A HPHT Annex H. (Πηγή: BHGE)
Ο εμβολέας 20K της BHGE είναι κατάλληλος για τις απαιτήσεις PR2 και API 16A HPHT Annex H. (Πηγή: BHGE)

Η πίεση του πελάτη για εξοπλισμό ικανό για 20.000 psi διατηρείται εδώ και πάνω από μια δεκαετία, ωστόσο δεν έχουν επιβεβαιωθεί τα βιομηχανικά πρότυπα. Αυτό δεν έχει σταματήσει τις παραγγελίες για τέτοιου είδους εξοπλισμό, παρόλο που μερικές ακυρώθηκαν αργότερα.

Η Baker Hughes, μια εταιρεία της GE, έχει ένα πρωτότυπο 20K υποθαλάσσιο προφυλακτήρα (BOP) και σχετικό εξοπλισμό στο εργαστήριό της στο Χιούστον. Το 20K BOP έχει δοκιμαστεί πλήρως και είναι πλήρως εξειδικευμένο στο τελευταίο σχέδιο API 16A 4ης έκδοσης PR2 και στο παράρτημα H, προδιαγραφές για εξοπλισμό διάτρησης, δήλωσε ο Bob Judge, διευθυντής προϊόντων γεωτρήσεων για τη BHGE.

Αυτό σημείωσε, σημειώνοντας τον Viral Shah, υπεύθυνο διαχείρισης συστημάτων στη BHGE, οι υπάρχουσες προδιαγραφές 16Α δεν αφορούν στην πραγματικότητα εξοπλισμό που υπερβαίνει τα 15k psi, αν και βρίσκεται σε εξέλιξη ένα σχέδιο που περιγράφει τις προδιαγραφές 15K + psi.

"Έχουμε ξεπεράσει τα σχέδια απαιτήσεων που παρατίθενται στο Παράρτημα Η", δήλωσε ο Σάχ. "Υπάρχουν πολλά κινούμενα κομμάτια μόλις περάσετε πάνω από 15.000 psi. Η μετάβαση στη γραμμή τερματισμού δεν ήταν εύκολη, αλλά είμαστε εκεί τώρα ».

Όταν η BHGE ξεκίνησε αυτή την προσπάθεια, λέει ο δικαστής, ο API 16A 4η έκδοση PR2 δεν υπήρχε.

"Αυτό είναι νέο," είπε ο δικαστής. "Καθώς οι κανονισμοί αλλάζουν, πρέπει να το αναγνωρίσουμε και να συνεχίσουμε την ανάπτυξη."

Μία από τις μεγαλύτερες αλλαγές από τους υπάρχοντες στους προτεινόμενους κανονισμούς είναι ένα πρότυπο για την ανάλυση, όπως για τον χαρακτηρισμό του υλικού και την ανάλυση κόπωσης, σημείωσε ο Shah. Όχι μόνο τα πρότυπα δεν υπήρχαν όταν η αρχική εντολή τοποθετήθηκε για ένα 20K υποθαλάσσιο BOP, αλλά επικρατούσαν διαφορετικές συνθήκες αγοράς, πρόσθεσε.

"Επειδή δεν υπάρχει πρότυπο, ο κλάδος έπρεπε να καταβάλει κάθε δυνατή προσπάθεια για να κατανοήσει τις συνθήκες που είναι μοναδικές για τις 20Κ που είναι διαφορετικές από τις 15Κ που μπορεί να συναντήσουμε", δήλωσε ο δικαστής. Υπάρχουν άπειρες δυνατότητες, είπε, που η BHGE έχει αποσταχθεί σε ένα διαχειρίσιμο αριθμό. "Από την άποψη του σχεδιασμού και των δοκιμών, αυτό είναι το πιο αυστηρό πράγμα που εμείς ως βιομηχανία έχουμε κάνει".

20K BOP Στοίβα με έξι κριάρια και δύο δακτυλιοειδείς στοίβες. (Πηγή: BHGE)

Το 20K BOP της BHGE έχει διάμετρο διάμετρο 18,75 ίντσας και βαθμολογείται μέχρι 350 βαθμούς Fahrenheit. Οι κριάρια έχουν 2,55 εκατομμύρια λίβρες δύναμης διάτμησης. Το αποτύπωμα για ολόκληρη τη στοίβα είναι περίπου 20 πόδια x 15 πόδια. Ανάλογα με τη διαμόρφωση, η στοίβα είναι περίπου 49 πόδια ή 56 πόδια ψηλό και ζυγίζει περίπου ένα εκατομμύριο λίρες.

«Όταν ξεκινήσαμε το ταξίδι 20K, κοιτάξαμε κάποιον που οικοδόμησε ένα χωρητικό κέντρο για 20.000 psi. Στη συνέχεια, η αγορά άλλαξε. Οι πελάτες ήθελαν να μάθουν: «Μπορούμε να αναθεωρήσουμε τις υπάρχουσες εγκαταστάσεις για 20K;» δήλωσε ο Shah. "Από τότε σχεδιάσαμε τη στοίβα μας των 20K για να ταιριάζει με το αποτύπωμα της στοίβας 15K BOP που επιτρέπει στους πελάτες μας να αναβαθμίσουν τις υπάρχουσες εξέδρες".

Μέχρι σήμερα, η BHGE έχει κατασκευάσει το 20K BOP πρωτότυπο και τον σχετικό εξοπλισμό, τον οποίο διατηρεί σε εργαστήριο του Χιούστον για δοκιμή και ανάπτυξη και χαρακτηρισμό των κριών, δήλωσε ο δικαστής. Το BHGE το 2017 άρχισε να στέλνει API 16A κατάλληλους συνδετήρες φρεατίων 20K subsea για την κάλυψη των στοίβων.

Η BHGE διεξάγει τώρα μελέτη σχεδίασης εμπρόσθιου σχεδιασμού (FEED) με έναν φορέα εκμετάλλευσης για τον σχεδιασμό και την επικύρωση του εξοπλισμού 20K σύμφωνα με τις ειδικές απαιτήσεις τους ώστε να επιτρέψει στον φορέα εκμετάλλευσης να αναπτύξει εξοπλισμό 20K στον Κόλπο του Μεξικού.

Έχουν υπάρξει φορείς εκμετάλλευσης που σκέφτονται για εξοπλισμό 20K, που κυμαίνεται πέρα από τα BOPs σε wellheads, δέντρα και άλλο εξοπλισμό.

"Η αγορά έχει εντοπίσει την ανάγκη και την επιθυμία, αλλά δεν νομίζω ότι τα οικονομικά εξελίσσονται ακόμη", είπε ο δικαστής. "Είμαστε σε λειτουργία παρακολούθησης και αναμονής, και όταν η βιομηχανία είναι έτοιμη, είμαστε έτοιμοι."

Ο σύνδεσμος φρεατίων 20K έχει πιστοποιηθεί και δοκιμαστεί σύμφωνα με τις απαιτήσεις του API 16A 4th Ed και Annex H. (Πηγή: BHGE)
